折流板顧名思義是用來改變流體流向的板,常用于管殼式換熱器設計殼程介質流道,根據介質性質和流量以及換熱器大小確定折流板的多少。折流板被設置在殼程,它既可以提高傳熱效果,還起到支撐管束的作用。折流板有弓形和圓盤-圓環形兩種,弓形折流板有單弓形、雙弓形和三弓形三種。

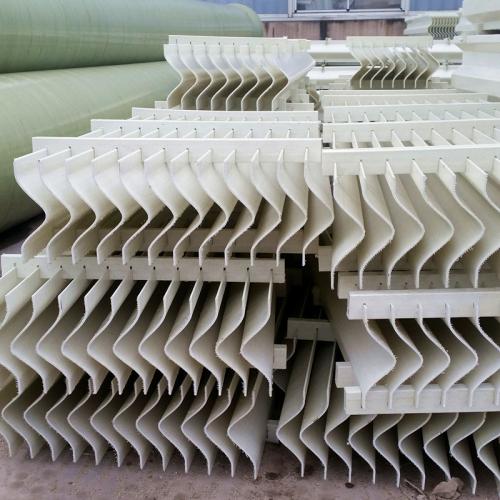

當含有霧沫的氣體以必定速度流經除霧器時,因為氣體的慣性碰擊效果,霧沫與波形板相碰撞而被附著在波形板表面上.波形板表面上霧沫的分散、霧沫的重力沉降使霧沫構成較大的液滴并隨氣流向前運動至波形板轉彎處.
因為轉向離心力及其與波形板的沖突效果、吸附效果和液體的表面張力使得液滴越來越大,直到集聚的液滴大到其本身發生的重力超越氣體的上升力與液體表面張力的合力時,液滴就從波形板表面上被別離下來.
除霧器波形板的多折向結構增加了霧沫被捕集的時機,未被除掉的霧沫鄙人一個轉彎處經過相同的效果而被捕集,這樣重復效果,然后大大提高了除霧功率.氣體經過波形板除霧器后,基本上不含霧沫.為了鏟除氣體中的霧沫和夾藏的液相,工業出產中一般選用除霧器.除霧器是一種在工業出產和環保工業中廣泛運用的氣--液別離必不可少的設備.早在上世紀三十年代,人們?yōu)榱斯I(yè)出產的需要就發明晰除霧器.
依據折流板除霧器的用處或結構能夠分為許多品種,如百葉窗式別離器、重力沉降型別離器和旋流板別離器,但這些別離器別離功率不高,并且不易別離較小粒徑的霧沫;絲網除霧器雖然能別離一般的霧沫,但要求霧沫清潔,氣流流速較小,且阻力降大,運用周期短,設備出資大.因而,研討和出產別離功率高、阻力降小、答應氣流速度大、防堵功用強的新式高效除霧器成為工業出產中迫切需要處理的問題.
折流板除霧器特別適用于塔器特別適用于塔器頂部或側線氣相出口,以脫除氣相中夾帶的霧狀液滴、液沫及微量固體顆粒。特別是當氣相中含有微量固體顆粒及晶體時,新型高效折流板除沫(霧)器有較強的抗堵塞性能,是絲網除沫器所不可替代的
