絲網除沫器是一氣液分離裝置,氣體通過除沫器的絲墊,可除去夾帶的霧沫。本標準(HG/T21618-1998是在原化工部標準:HG5-1404-81、HG5-1405-81和HG5-1406-81的基礎上,結合絲網除沫器實際使用經驗及引進裝置中的技術修訂而成的。

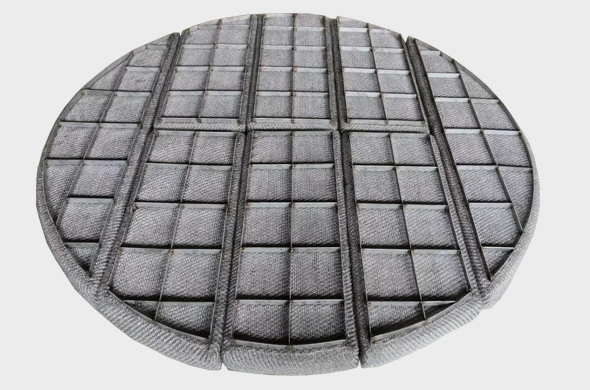

絲網除沫器主要是由絲網、絲網格柵組成絲網塊和固定絲網塊的支承裝置構成,絲網為各種材質的氣液過濾網,氣液過濾網是由金屬絲或非金屬絲組成。氣液過濾網的非金屬絲由多股非金屬纖維捻制而成,亦可為單股非金屬絲。該絲網除沫器不但能濾除懸浮于氣流中的較大液沫,而且能濾除較小和微小液沫,應用于化工、石油、塔器制造、壓力容器等行業中的氣液分離裝置中。
產品名稱:絲網除沫器、絲網除霧器、絲網捕沫器、氣霧分離器、氣霧分離絲網除霧器、絲網破沫器、絲網阻霧氣。
絲網除沫器種類:不銹鋼絲網除沫器、金屬絲網除沫器、塑料絲網除沫器、pp絲網除沫器、抽屜式絲網除沫器、鑲嵌式絲網除沫器、上裝式絲網除沫器、下裝式絲網除沫器等。
產品材質:201 304 304A 304L 321 316L 2205等。
產品規格:直徑:DN300-6400mm 厚度:100-500mm
產品型式:HG/T21618絲網除沫器、HG/T21518絲網除沫器、HG5標準型絲網除沫器、波浪型系列絲網除沫器和其它型式的絲網除沫器、絲網除霧器制品等。
絲網型式:標準型、高效型、高穿透型。
安裝形式:上裝式、下裝式、抽屜式。
絲網除沫器材質:Q235-A、0Cr18Ni9、304、聚丙烯、PP、00Cr19Ni10、304L、聚四氟乙烯、PTFE、1Cr18Ni9Ti、321、鎳絲(N4、N6、N7、N8)、0Cr19Ni10Ti、321、鈦絲及鈦合金絲(TA2、TA3、TC3、TC4)、0Cr17Ni12Mo2、316、蒙乃爾、Monel、0Cr17Ni12Mo2Ti、316Ti、哈氏合金(20合金)、Hastelloy alloy、00Cr17Ni14Mo2、316L、因科鎳、Inconel、0Cr25Ni20Si2、310S、00Cr20Ni25Mo4.5Cu、904L、NS-80、(1Cr18Ni11Si4AlTi)、黃銅絲(H65、H68、H62)、紫銅等金屬絲編織除沫器。
絲網除沫器牌號:QSn6.5-0.4錫青銅絲、QSn6.5-0.1錫青銅絲、NCu-2.5-1.5鎳銅合金絲、H65銅絲、H80銅絲、Q195絲、S31008、S30908、1Cr17、1Cr13、Q345、Q235、16Mn、S32168、S31609、S31668、S31603、S31608、S30409、S30403、S30408、06Cr18Ni11Nb、1Cr16Ni35、0Cr18Ni10Ti、1Cr18Ni9Ti、06Cr19Ni10Ti、022Cr17Ni14Mo2、0Cr17Ni12Mo2、1Cr25Ni20Si2、0Cr25Ni20、06Cr23Ni13、2Cr23Ni13、12Cr18Ni9、022Cr19Ni10、0Cr18Ni9、1Cr18Ni9等不銹鋼絲(304、304L、316、316L、310、310s)等金屬絲。
絲網除沫器用途
絲網除沫器(除霧器)用于分離塔中氣體夾帶的液滴,以保證有傳質效率,降低有價值的物料損失和改善塔后壓縮機的操作,一般多在塔頂設置絲網除沫器??捎行コ?--5um的霧滴,塔盤間若設置除沫器,不僅可保證塔盤的傳質效率,還可以減小板間距。所以絲網除沫器主要用于氣液分離。亦可為空氣過濾器用于氣體分離。此外,除沫器絲網還可作為儀表工業中各類儀表的緩沖器,以防止電波干擾的電子屏蔽器等。
絲網除沫器的分類
1. 絲網除沫器型式有升氣管型、縮徑型、全徑型
1) 升氣管型
絲網除沫器的網塊安裝在設備頂部升氣管下端
2) 縮徑型
當設計的絲網除沫器的網塊直徑小于設備筒體直徑時,需要另外加一短節安裝網塊。
3) 全徑型
設計的絲網除沫器的網塊直徑等于設備筒體直徑時,網塊直接安裝在筒體內。
2. 網塊結構
絲網除沫器的網塊結構有兩種:盤形網塊和條形網塊
1) 盤形網塊
用絲網卷制成所需直徑的網塊,網塊的厚度等于絲網的寬度規格,這種網塊充分地利用了絲網材料,沒有邊角預料損耗。但卷制時要求各圈必須卷得密疏一致,不然易產生短路,影響除沫效果。盤形網塊不宜用手工制作,應用機械卷制,以保證卷制質量。盤形網塊僅適用于較小直徑的絲網除沫器,本標準產品用于dg300~600㎜

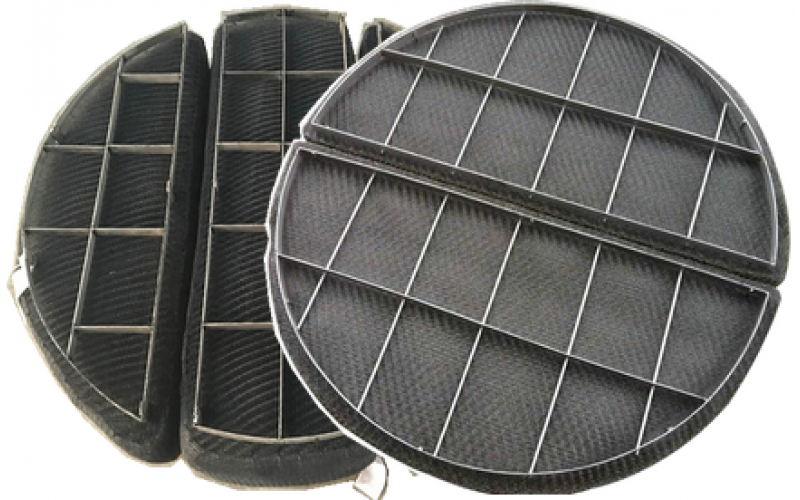

2) 條形網塊
條形網塊是目前使用普遍的結構。它是用絲網一層層地平鋪,鋪至規定層數,再在網層上面與下面各放一塊格柵,然后將網層壓至所需厚度尺寸,用定矩桿與鉤使其成為一整塊。條形網塊的形狀與尺寸,隨公稱直徑與分塊數量而變化。
3) 網塊安裝
網塊安裝時,有從上往下裝與由下往上裝兩種情況,因此,絲網除沫器有上裝式與下裝式兩種結構。當人孔位置開設在絲網除沫器的上面,或無人孔而有設備法蘭時,選用上裝式絲網除沫器;人孔位置開設在絲網除沫器的下面,選用下裝式絲網除沫器。
絲網除沫器的結構
絲網除沫器的結構在實際的應用過程中,根據實際需要,不斷地發展、變化:
絲網除沫器氣液分離原理
氣液分離器是化工過程中機械分離單元操作的重要組成部分。它的作用是從蒸汽或氣體的攜帶流中除去或分離液體顆粒。由于此類液體顆粒常常很微小呈霧狀,因此亦稱除霧器。它廣泛用于分離蒸餾、蒸發、吸收等工藝過程后夾帶在蒸汽或氣體中的液沫、霧滴。氣液分離器的型式很多,按其作用機理,基本可做如下分類:1、沖撞型:絲網除沫器、折流式(球形板、折流板、慣性式等)、填充床式2、離心型:旋風式,旋流板式3、電離型:電捕集式。
上述各類型式均有廣泛應用,而以折流式和旋風分離器使用多。但它們對液滴直徑很小,例如在10微米以下的霧滴,其分離效果很低。此時需用高效的絲網除霧器,旋流板式及電捕集器才有可能達到滿意的分離目的。而其中電捕集器由于造價昂貴,維修較繁等原因使用受到限制。因此,主要廣泛應用的是絲網除霧器,由于絲網除霧器的除霧效率高(達99%),阻力降?。ㄒ话慵s25毫米水柱),且有比表面積大,重量輕,自由體積大,制作,安裝,使用,維修均十分方便等特點。
當氣流由液體中產生或通過液體表面吹出時,則產生不同大小的液體顆粒的噴流,此噴流大多為運動的氣流攜帶而出,大和重的顆粒由于重力作用,從氣流中沉降并回到容器底部或液面上,較小的顆粒則隨氣流上升,小顆粒沖撞在絲網表面時聚集成液膜再成液滴,在此局部處液滴流向低點,然后當達到足夠大時,即液滴的重力大于表面張力和氣流向上的推力時液滴離開絲網并跌落到上升氣流中,如此,攜帶的液滴就基本上由氣流中除去,而通過絲網的氣體就沒有攜帶液體,達到氣液分離的目的。當然,此設備達到液泛時,則是另一回事。
絲網除沫器是由很細的金屬或塑料、樹脂絲編織成的網帶構成的。網的編織是連環狀結構,織成圓筒形網套,織成的網套壓平成為具有雙層波紋形的網帶,然后像水龍帶卷起來一樣,卷成一個所需直徑的整體圓盤,將此整體圓盤置于用小型與鋼制的兩層框架間。必須指出在絲網盤上部或氣體出口面安裝固定板條是必要的,因為在系統蒸汽突然波動或脈沖時(這是難免的),絲網有被吹離支撐架的趨向,這樣會使操作得到破壞,通常要求支架占去的面積不大于絲網盤總面積的10%。
絲網層的厚度:如絲網為圓筒帶型則為壓平后,帶的寬度。100毫米為推薦的薄厚度,150毫米為常用厚度,200~300毫米是在細霧,油蒸汽霧等特殊場合上推薦使用,對氣體除霧要求較嚴的也可采用二段絲網或更厚的絲網層進行分離。
