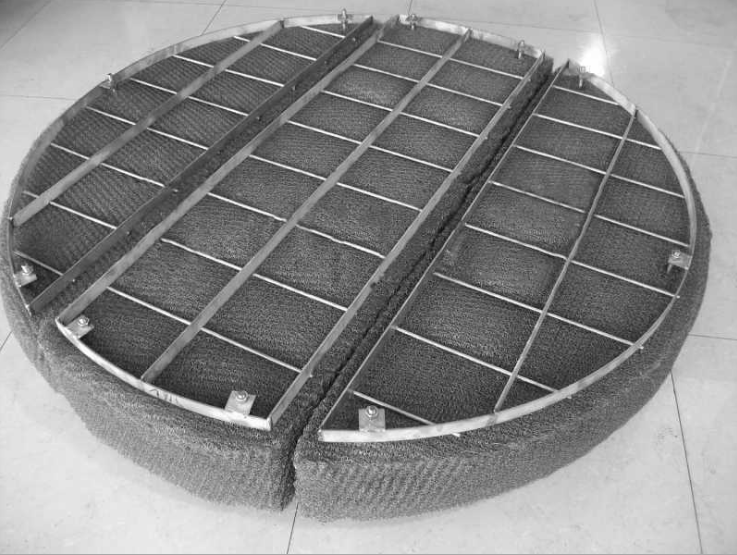

絲網除沫器主要是由絲網、絲網格柵組成絲網塊和固定絲網塊的支承裝置構成,絲網為各種材質的氣液過濾網,氣液過濾網是由金屬絲或非金屬絲組成。氣液過濾網的非金屬絲由多股非金屬纖維捻制而成,亦可為單股非金屬絲如PP聚丙烯和PTFE聚四氟乙烯等工程塑料,也可以采用混編型氣液過濾網如金屬與聚丙烯或聚四氟乙烯等工程塑料混編、金屬與各種纖維線混編等。
絲網除沫器原理在通常的化工操作中所碰到的氣體中分散液滴的直徑約在0.1~5000μm。一般粒徑在100μm以上的顆粒因沉降速度較快,其分離問題很容易解決。通常直徑大于50μm的液滴,可用重力沉降法分離;5μm以上的液滴可用慣性碰撞及離心分離法;對于更小的細霧則要設法使其聚集形成較大顆粒,或用纖維過濾器及靜電除霧器。絲網除沫器,其主要用于分離直徑大于3μm~5μm的液滴,工作原理如下圖所示。當帶有霧沫的氣體以一定的速度上升,通過架在格柵上的金屬絲網時,由于霧沫上升的慣性作用,使得霧沫與細絲碰撞而粘附在細絲的表面上。細絲表面上的霧沫進一步擴散及霧沫本身的重力沉降,使霧沫形成較大的液滴沿著細絲流至它的交織處。由于細絲的可濕性、液體的表面張力及細絲的毛細管作用,使得液滴越來越大,直至其自身的重力超過氣體上升的浮力和液體表面張力的合力時,就被分離而下落,流至容器的下游設備中。只要操作氣速等條件選擇得當,氣體通過絲網除沫器后,其除沫效率可達到97%以上,可以達到完全去除霧沫的目的。
制作絲網除沫器時所用的氣液過濾網和支承件裝置均由絲網除沫器廠家按照化工部HG/T21618-1998絲網除沫器標準生產(除沫器的厚度和密度也可以根據用戶的需求生產)。絲網除沫器廠家生產的絲網除沫器不但能濾除懸浮于氣流中的較大液沫,而且能濾除較小和微小液沫,廣泛應用于化工、石油、塔器制造、壓力容器等行業中的氣液分離裝置中。
絲網除沫器的型式 舉例一:DN2000MM,H150MM,氣液過濾網形式為SP型,材質為304,格柵、支撐件材質為Q235-A的上裝式絲網除沫器標記為:HG/T21618-1998絲網除霧器 S 2000-150SP304/Q235-A。 舉例二:DN4000MM,H100MM,氣液過濾網形式為DP型,材質為316L,格柵、支撐件材質為304的下裝式絲網除沫器標記為:HG/T21618-1998絲網除霧器X4000-100DP316L/304。 注:上裝式及下裝式絲網除沫器的選用:當入孔位置開設在絲網除沫器的上面,或無入孔而有設備法蘭時,選用上裝式絲網除沫器;當入孔益開設在絲網除沫器的下在,選用下裝式絲網除沫器。
